Гидроаккумулятор — ключевой элемент любой насосной станции. Именно от правильного давления воздуха внутри бака зависит, как часто будет запускаться насос, насколько стабильным окажется напор в кране и как долго прослужит мембрана. Ошибка даже в 0,3–0,5 бар способна привести к ускоренному износу оборудования или постоянным гидроударам в трубах.
1. Как устроен гидроаккумулятор и почему давление воздуха важно
Гидроаккумулятор состоит из стального корпуса и резиновой мембраны (груши), которая делит бак на два отсека: воздушный и водяной. Воздух закачан в корпус снаружи мембраны, а вода поступает внутрь неё под давлением насоса. Когда открывается кран, вода выходит из мембраны за счёт упругости воздуха — насос при этом не запускается, пока давление не упадёт до порогового значения.
Благодаря этому принципу насос не включается каждые несколько секунд при малом расходе воды. Правильно выставленное давление воздуха также защищает мембрану от растяжения и контакта с металлическим корпусом, что напрямую влияет на срок службы бака. Например, у гидроаккумуляторов Vodotok объёмом 50 и 80 литров давление воздуха между мембраной и корпусом по умолчанию составляет 1,5 атм — это заводское значение, актуальное для большинства бытовых систем.
Максимальное рабочее давление гидроаккумулятора указывается на шильде устройства. У большинства бытовых баков этот показатель составляет 6–10 бар. Превышать его категорически нельзя.
2. Правильное давление в гидроаккумуляторе: универсальное правило
Правильное давление в гидроаккумуляторе — это давление воздуха, которое устанавливается на 10% ниже, чем давление включения насоса (нижний порог реле). Это основное инженерное правило, которое применяется независимо от объёма бака. Такая настройка гарантирует, что насос включится в нужный момент, пока в мембране ещё остаётся небольшой запас воды, а не срабатывает «на пустой» бак.
Давление включения насоса (P пуск), бар
Рекомендуемое давление воздуха в гидроаккумуляторе, бар
Рекомендуемое давление выключения насоса (P стоп), бар
1,4
1,2–1,3
2,4–2,8
1,6
1,4
2,6–3,0
2,0
1,8
3,0–3,5
2,5
2,2–2,3
3,5–4,0
3,0
2,7
4,5–5,0
Если давление воздуха в баке окажется выше давления включения насоса, мембрана будет постоянно прижата к входному штуцеру. Это означает, что вода не попадёт в бак вовсе, и насос будет работать без остановки — до перегрева или поломки.
Если давление воздуха установить слишком низким, бак будет почти полностью заполнен водой. В этом случае водяная подушка стремится к нулю, насос запускается слишком часто (при каждом открытии крана), что увеличивает число пусков в час сверх допустимого паспортного предела.
Если система водоснабжения оснащена частотным преобразователем, а не классическим реле давления, давление воздуха в баке рекомендуется выставлять на уровне 0,4–0,5 бар ниже рабочего давления, поддерживаемого инвертором.
Важно понимать: объём гидроаккумулятора не влияет на значение давления воздуха, которое нужно установить. Какое должно быть давление в гидроаккумуляторе 50 литров — ровно такое же, как в баке на 24, 80 или 100 литров при тех же параметрах реле давления. Объём определяет лишь запас воды, который система отдаёт без запуска насоса.
Заводская закачка воздуха для баков до 150 литров (включая модели Vodotok на 50 и 80 л) составляет 1,5 бар. Для баков от 200 до 500 литров производители, как правило, устанавливают 2 бар. Эти заводские значения подходят для стандартных бытовых насосных станций с реле давления, настроенным на пуск при 1,6–1,8 бар и остановку при 2,8–3,0 бар.
Объём бака, л
Заводское давление воздуха, бар
Запас воды при P пуск 1,8 / P стоп 3,0 бар, л (приблизительно)

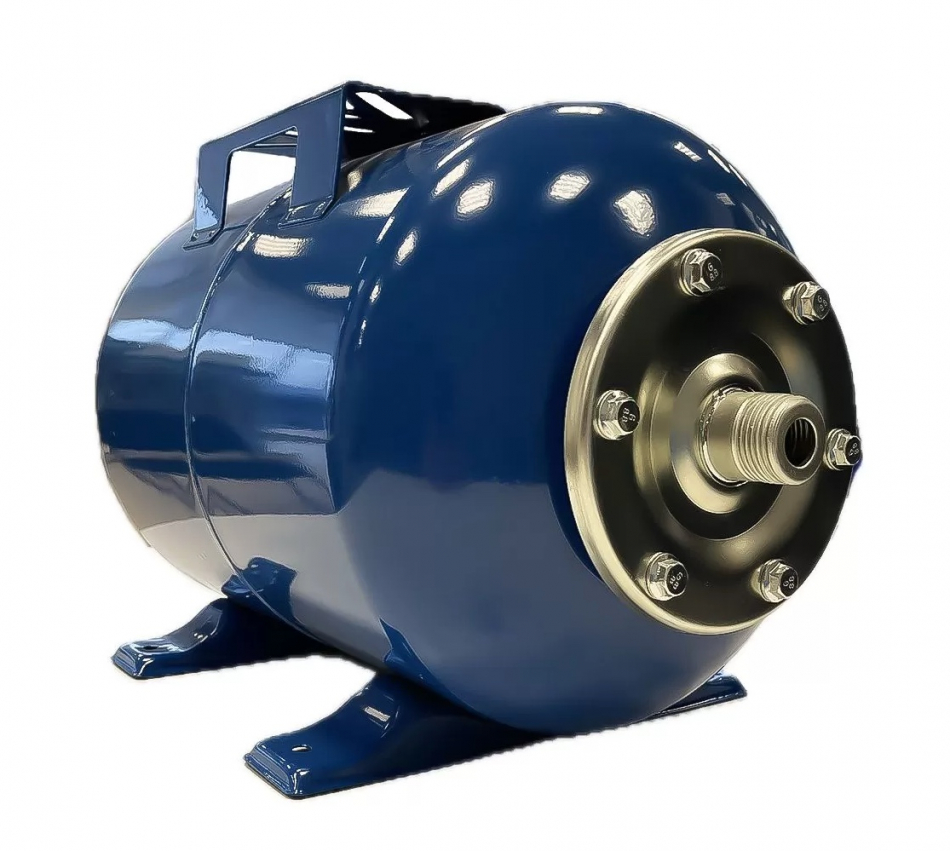

24
1,5
7–8
50
1,5
15–17
80
1,5
24–27

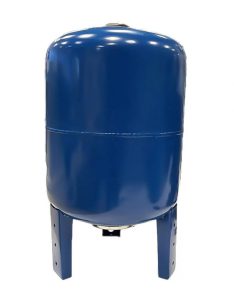

100
1,5
30–34
200
2,0
55–60
Приведённые значения запаса воды являются расчётными. Точный объём зависит от конкретного давления настройки реле и температуры воздуха в баке.
4. Сколько должно быть давление в гидроаккумуляторе 50 литров без воды
Именно в состоянии без воды и нужно измерять и корректировать давление воздуха в баке. Только при полностью опустошённой мембране манометр покажет реальное давление воздушной камеры, не искажённое давлением водяного столба. Как только в гидроаккумуляторе появляется вода — показания смещаются, и точная настройка становится невозможной.
Сколько должно быть давление в гидроаккумуляторе 50 литров без воды — ответ определяется системой, в которой он работает. Если реле давления настроено на пуск насоса при 1,6 бар, то в пустом баке должно быть около 1,4 бар. Если пуск настроен на 2,0 бар — в пустом баке должно быть 1,8 бар. Заводское значение 1,5 бар является лишь начальной точкой, от которой стартует настройка под конкретную систему.
Нельзя стравливать воздух ниже 1,0 бар. При слишком низком давлении мембрана начинает касаться металлического корпуса и быстро выходит из строя. Минимально допустимое давление воздуха в баке без воды — 1,0–1,2 бар.
Для измерения давления воздуха удобно использовать обычный автомобильный манометр — он даёт меньшую погрешность, чем дешёвые стрелочные приборы. Ниппель для накачки расположен на противоположном от водяного патрубка торце бака.
5. Насосная станция: давление в гидроаккумуляторе и связь с реле
В насосных станциях с гидроаккумулятором (например, в моделях LEO серии LKS и LKSm) гидробак и реле давления работают в неразрывной связке. Реле контролирует давление воды в системе и подаёт команду насосу на включение или отключение. Гидроаккумулятор обеспечивает плавность работы: сглаживает гидроудары при пуске насоса, поддерживает давление при кратковременном водоразборе и снижает число пусков в час.
Давление в гидроаккумуляторе насосной станции по умолчанию устанавливается на заводе. Однако при первом запуске стоит проверить его манометром, так как при транспортировке и хранении давление воздуха может меняться. Стандартная заводская настройка реле давления для большинства насосных станций: включение — 1,4–1,8 бар, отключение — 2,5–3,0 бар. Разница между порогами (дельта P) обычно составляет 1,0–1,5 бар.
У насосных станций LEO реле давления, как правило, уже настроено и совместимо с установленным гидроаккумулятором. При самостоятельной сборке системы из отдельных компонентов нужно согласовывать параметры реле и давление воздуха в баке по описанному выше правилу.
6. Реле давления для гидроаккумулятора: какое лучше выбрать
Реле давления для гидроаккумулятора делятся на два основных типа: электромеханические (пружинные) и электронные (прессостатные с цифровой настройкой). Для большинства бытовых систем с гидроаккумулятором до 100 литров оптимальным выбором остаётся электромеханическое реле — оно надёжно, не требует питания в режиме ожидания и легко регулируется вручную двумя пружинами (основной — P и дифференциальной — ΔP).
Реле давления для гидроаккумулятора — какое лучше взять — зависит прежде всего от максимального давления в системе. Модели с диапазоном 1–5 бар (типа РДМ-5 или аналогичные) подходят для большинства частных домов с поверхностным или погружным насосом. Если система работает при давлении выше 4 бар (например, при многоэтажной подаче или использовании глубинного насоса с напором более 60 м), потребуется реле с диапазоном до 10–12 бар. Для гидроаккумулятора на 100 литров и подачи воды в двухэтажный дом реле на 1–5 бар является стандартным решением.
Цифровая индикация, встроенная защита от сухого хода и перегрева
Реле с манометром (встроенный)
1,0–5,0
Компактные системы, удобный монтаж
Одновременно выполняет функцию контроля давления без отдельного манометра
При выборе реле давления для гидроаккумулятора на 100 литров воды обратите внимание на номинальный ток контактов. Для насосов мощностью от 1,5 кВт нужно реле с контактами не менее 10–16 А, чтобы избежать подгорания при пуске двигателя.
7. Пошаговая настройка давления воздуха и реле
Перед любой регулировкой нужно обесточить насос и полностью сбросить давление воды в системе, открыв ближайший кран. Только после этого можно корректно измерить давление воздуха через ниппель и при необходимости подкачать воздух автомобильным насосом или стравить его — до нужного значения.
Отключить насос от сети питания.
Открыть кран и полностью слить воду из системы и бака.
Подсоединить манометр к ниппелю гидроаккумулятора и снять показание давления воздуха.
При необходимости — подкачать воздух до нужного значения (P пуск насоса минус 10%) или стравить излишек.
Закрыть кран, включить насос, дождаться автоматического отключения по реле.
Открыть реле (снять крышку) и, удерживая крутящий момент на большой пружине (P), установить нижний порог включения.
Проверить верхний порог — давление отключения — по манометру системы, при необходимости отрегулировать малой пружиной (ΔP).
Убедиться, что давление воздуха в баке соответствует нижнему порогу минус 10%.
Регулировку большой пружины (P) выполняют при включённом насосе и открытом водоразборе. Малую пружину (ΔP) настраивают при закрытых кранах, наблюдая за манометром в момент автоматического отключения насоса. Несоблюдение порядка приводит к некорректной настройке диапазона.
8. Частые ошибки и важные нюансы
Одна из самых распространённых ошибок — измерять давление воздуха при заполненном водой баке. В этом случае манометр показывает суммарное давление (воздух плюс вода), и реальная картина искажается. Всегда измеряйте и корректируйте давление воздуха только после полного опустошения мембраны.
Ещё одна типичная ошибка — установка слишком большой разницы между нижним и верхним порогами реле (более 2 бар). Это приводит к тому, что давление в кране резко меняется — от едва достаточного до избыточного. Оптимальная дельта P для большинства бытовых систем составляет 1,0–1,5 бар. При одноэтажном доме и небольшом расходе воды вполне достаточно диапазона 1,6–2,8 бар, стандартного для реле РДМ-5.
Проверять давление воздуха в гидроаккумуляторе рекомендуется не реже одного раза в год — при плановом техническом обслуживании насосной станции. Постепенная диффузия воздуха через мембрану неизбежна, и давление со временем снижается. У качественных изделий, в том числе у гидроаккумуляторов Vodotok с мембраной из пищевой EPDM-резины, скорость диффузии минимальна, но полностью её исключить невозможно.
Если насос стал запускаться чаще обычного, а давление в кране пульсирует — это первый признак того, что давление воздуха в баке упало ниже нормы, или мембрана повреждена. Проверьте давление через ниппель: если при нажатии выходит вода, а не воздух — мембрана разорвана и требует замены.
