Как правильно подобрать и установить циркуляционный насос для отопления — правила монтажа и расположения

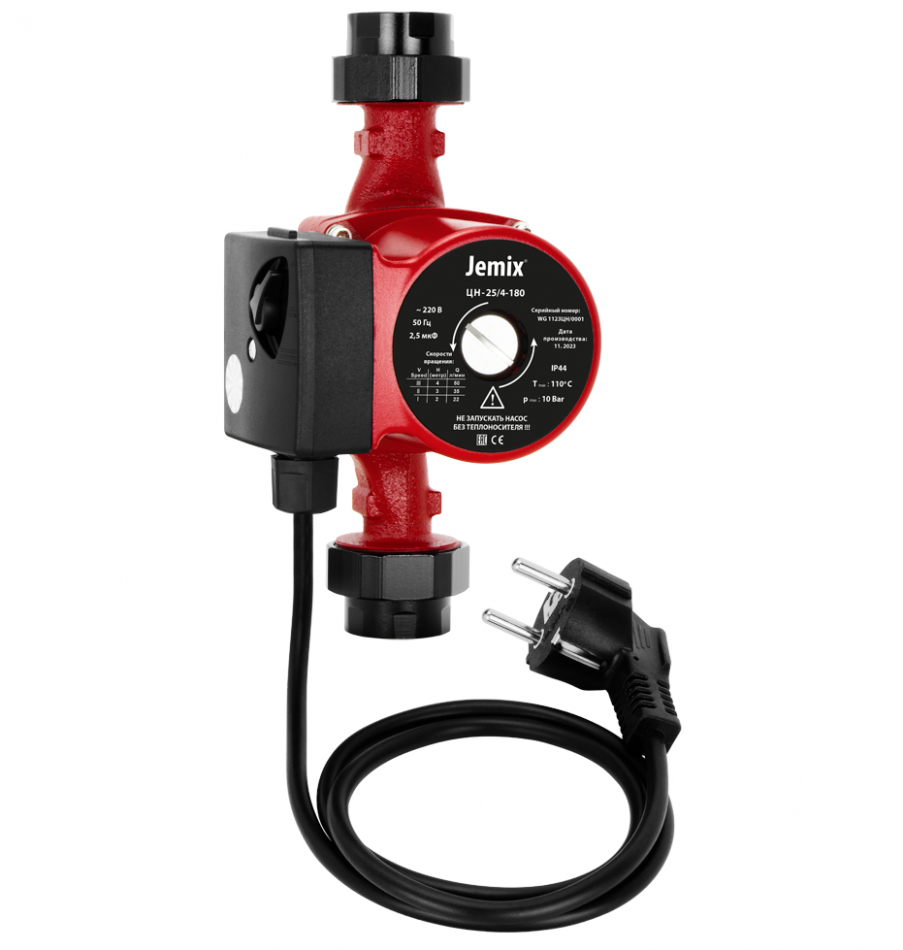

1. Как правильно подобрать циркуляционный насос для отопления

Как правильно подобрать циркуляционный насос для отопления — задача, решаемая в два этапа. На первом этапе вычисляется расход теплоносителя по формуле: G = 0,86 × Q / Δt, где Q — тепловая мощность котла в киловаттах, Δt — разница температур подачи и обратки. Для большинства бытовых систем со стандартной дельтой 20 градусов расход составляет 0,5–1,5 кубометра в час.

На втором этапе определяется требуемый напор. Как правильно подобрать циркуляционный насос для системы отопления — напор зависит от длины самого протяжённого контура. На каждые 10 метров трубопровода требуется примерно 0,6 метра напора. К полученному значению добавляется 30 процентов на местные сопротивления: повороты, фитинги, радиаторные клапаны.

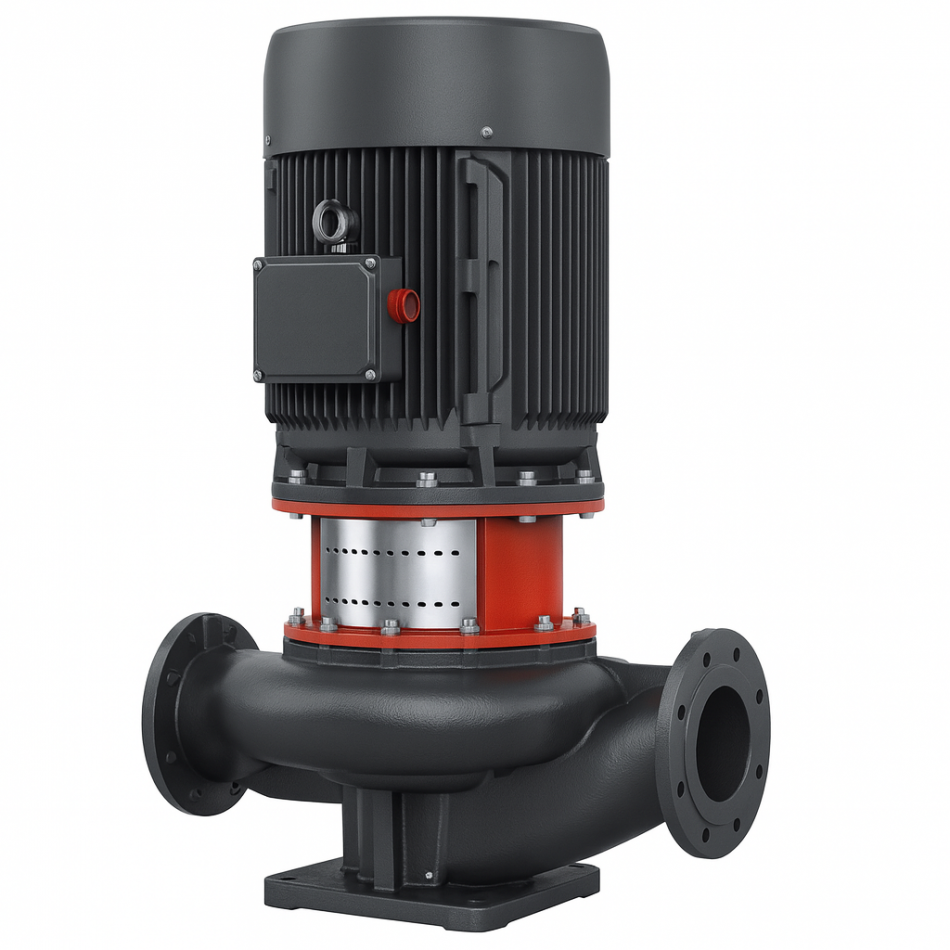

Как подобрать циркулярный насос для отопления правильно — после получения цифр расхода и напора они сопоставляются с напорно-расходными характеристиками конкретных моделей. Рабочая точка должна находиться в средней трети графика. Если точка попадает на крайние участки кривой, выбирается соседняя модель с большим запасом. Насосы Vodotok и Leo имеют подробные графики характеристик в паспорте, что упрощает подбор.

Как правильно подобрать насос для отопления — дополнительно проверяется диаметр присоединительных патрубков. Для домов до 150 квадратных метров подходит резьба 1 дюйм (25 миллиметров), для более крупных объектов — 1½ дюйма (32 миллиметра). Несоответствие диаметра приведёт к необходимости переходников, создающих дополнительное сопротивление.

2. Как правильно должен стоять циркуляционный насос на отопление

Как правильно должен стоять циркуляционный насос на отопление — вопрос, критически важный для долговечности оборудования. Главное правило: вал ротора должен располагаться строго горизонтально, параллельно полу. В таком положении подшипники скольжения равномерно смазываются перекачиваемой жидкостью, а воздушные пузырьки не скапливаются в рабочей камере.

Вертикальная ориентация ротора — валом вверх или вниз — категорически недопустима. При вертикальном расположении смазка не поступает к верхнему подшипнику, и он работает на сухую, что приводит к ускоренному износу и заклиниванию. Клеммная коробка при горизонтальном роторе должна находиться сверху или сбоку, но не снизу — это исключает попадание конденсата на электрические контакты.

Как правильно должен стоять циркуляционный насос на отопление в системах с возможным завоздушиванием — рекомендуется положение с клеммной коробкой сверху. При таком расположении воздушная пробка, если она образуется, не блокирует смазку подшипников и легко удаляется через автоматический воздухоотводчик.

3. Как правильно расположить циркуляционный насос в систему отопления

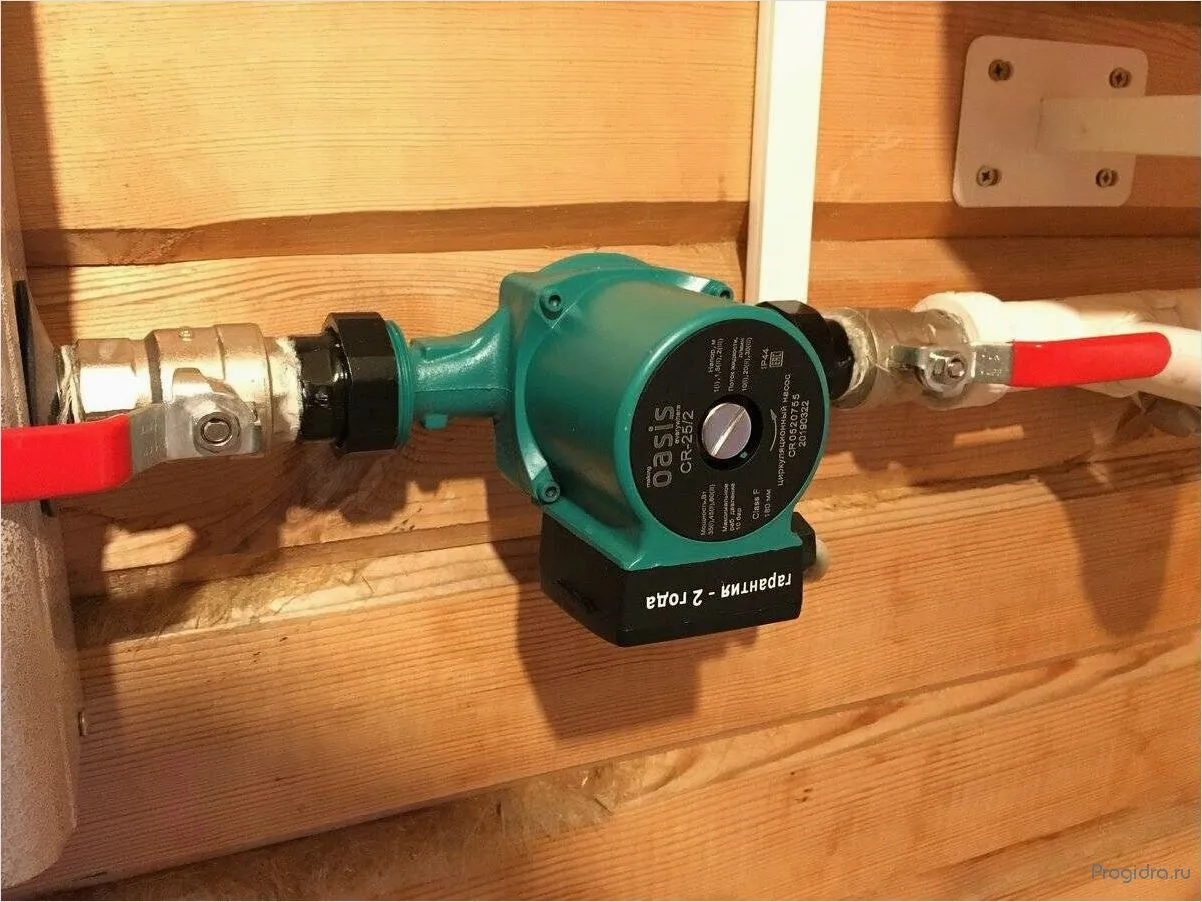

Как правильно расположить циркуляционный насос в систему отопления — классическая и наиболее надёжная схема предполагает установку на обратной магистрали перед входом в котёл. При таком расположении насос работает с остывшим теплоносителем, что снижает тепловую нагрузку на уплотнения. Кроме того, на обратной линии меньше риск кавитации из-за более низкой температуры жидкости.

Перед насосом по направлению потока обязательно устанавливается механический фильтр-грязевик. Без него окалина, песок и другие абразивные частицы, неизбежно присутствующие в системе после монтажа, быстро выводят из строя подшипники и крыльчатку. С обеих сторон насоса монтируются шаровые краны для возможности демонтажа без слива теплоносителя.

Как правильно расположить циркуляционный насос в систему отопления относительно расширительного бака — насос должен находиться до точки подключения расширительного бака по ходу движения теплоносителя. Это обеспечивает корректную работу мембранного бака и предотвращает ложные срабатывания предохранительного клапана.

4. Как правильно ставить насос в систему отопления: пошаговая инструкция

Как правильно ставить насос в систему отопления — монтаж выполняется в следующей последовательности. Сначала на выбранном участке трубы монтируется байпас — параллельная перемычка с шаровыми кранами. Затем на байпасе устанавливается насос с соблюдением горизонтального положения ротора. Стрелка на корпусе насоса должна совпадать с направлением потока теплоносителя.

После установки насоса и затяжки резьбовых соединений выполняется опрессовка системы давлением, в 1,5 раза превышающим рабочее. Проверяется герметичность всех соединений, особенно в местах установки насоса. Затем система заполняется теплоносителем, и через краны Маевского на радиаторах удаляется воздух.

Электрическое подключение выполняется через отдельный автоматический выключатель на 6 ампер. Для насосов мощностью до 100 ватт достаточно медного кабеля сечением 0,75 квадратных миллиметра. Рекомендуется также установить устройство защитного отключения с током утечки 30 миллиампер. После подачи напряжения проверяется работа насоса на всех трёх скоростях и отсутствие посторонних шумов.
