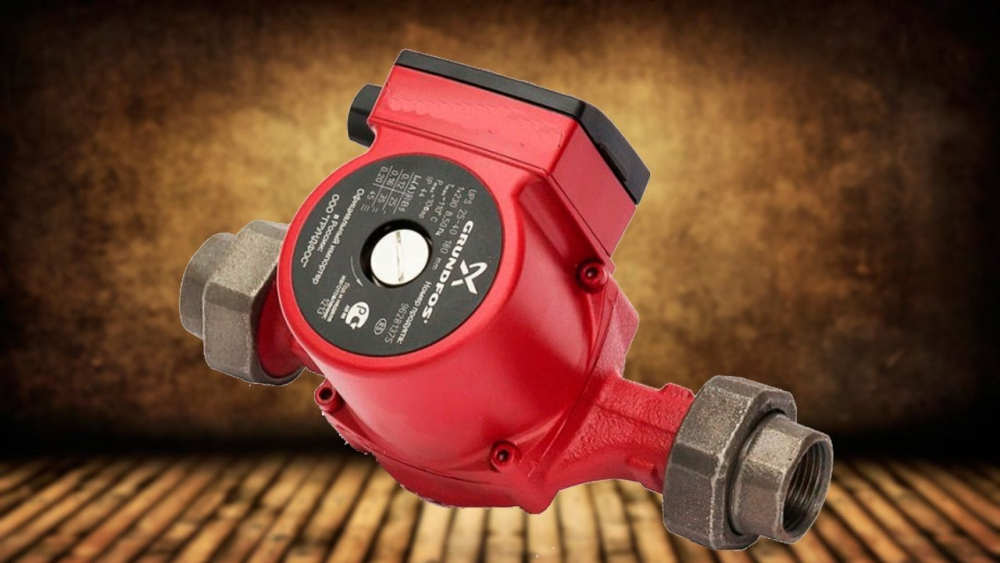

Как выбрать циркуляционный насос для котла: понятное руководство

1. Почему правильный выбор насоса так важен

Циркуляционный насос заставляет горячую воду от котла бежать по трубам и радиаторам, отдавая тепло помещению, и возвращаться обратно для нового нагрева. Без принудительной циркуляции теплоноситель будет двигаться очень медленно (за счет естественной конвекции), и этого хватит разве что для очень маленькой одноэтажной дачи.

Поэтому задача — найти золотую середину. Нужен насос, мощности которого будет ровно столько, сколько требует именно ваша система отопления. Далее разберемся, как это сделать.

2. Два главных параметра: напор и производительность

Забудьте про мощность в ваттах (Вт) или лошадиных силах. При выборе циркуляционного насоса смотрят всего на две ключевые характеристики. Поняв их, вы поймете 90% того, что нужно знать.

• Производительность (Q). Это объем воды, который насос перекачивает за час (измеряется в м³/ч). Эта характеристика напрямую связана с мощностью вашего котла. Чем мощнее котел, тем больше тепла он производит, и тем быстрее нужно доставлять это тепло по дому.
• Напор (H). Это сила, с которой насос толкает воду, чтобы преодолеть сопротивление (трение) в трубах, фитингах, радиаторах и клапанах. Измеряется в метрах водяного столба. Важно понимать: напор в замкнутой системе отопления не имеет ничего общего с высотой дома. Насосу не нужно поднимать воду на второй этаж, ему нужно лишь протолкнуть ее по кругу.

Именно по этим двум параметрам и происходит подбор оборудования. Остальные характеристики — вторичны.

3. Как подобрать циркуляционный насос для котла: простой расчет

Существуют сложные инженерные методики, но для частного дома или квартиры достаточно простых формул, которые дают результат с достаточной точностью.

Расчет производительности (Q)

Производительность привязывается к мощности котла. Есть простое правило: на каждый 1 кВт мощности котла требуется примерно 1 л/мин производительности насоса. Но для более точного расчета используется формула:

\[ Q = (0.86 \times P) / \Delta T \]

Где:

• Q — искомая производительность в м³/ч.
• P — мощность вашего котла в кВт.
• ΔT (дельта Т) — разница температур между подающей и обратной линией. Для стандартных радиаторных систем она обычно составляет 20°C. Для систем теплого пола — 5-10°C.

Расчет напора (H)

Напор нужен, чтобы преодолеть гидравлическое сопротивление системы. Его можно рассчитать по упрощенной формуле:

\[ H = L \times K \]

Где:

• H — искомый напор в метрах.
• L — общая длина самого длинного контура (кольца) системы отопления, от котла и до самого дальнего радиатора и обратно.
• K — коэффициент гидравлического сопротивления. Для современных систем с пластиковыми трубами можно принять его равным 0.015.

Пример: Длина самой дальней ветки отопления в вашем доме составляет 70 метров.
Считаем: H = 70 м × 0.015 = 1.05 метра.
Добавляем запас 30%: 1.05 × 1.3 = 1.365 метра.
Итого, нам нужен насос, способный создать напор около 1.4 метра.

Теперь у нас есть две цифры: производительность 1.1 м³/ч и напор 1.4 м. С этими данными можно идти в магазин.

4. Читаем маркировку: что означают цифры 25-60/180

На корпусе любого насоса есть маркировка, например, Leo LRP 25-60/180. Она дает всю основную информацию:

• 25 — Условный диаметр подключения (DN) в мм. Он должен соответствовать диаметру ваших труб. Самые ходовые размеры для частных домов — 25 мм и 32 мм.
• 60 — Максимальный напор в дециметрах. Чтобы получить метры, делим на 10. В данном случае 60 / 10 = 6 метров. Это максимальный напор, который может создать насос на первой скорости.
• 180 — Монтажная длина в мм. Это расстояние между всасывающим и напорным патрубками. Стандартные размеры — 130 мм и 180 мм. Важно выбрать правильный, чтобы насос встал на свое место без переделок труб.

5. «Мокрый» или «сухой» ротор: что лучше для частного дома

Все циркуляционные насосы делятся на два больших типа. Для частного дома выбор очевиден, но знать разницу полезно.

Вывод простой: для частного дома всегда выбирайте насос с «мокрым» ротором. Он не будет мешать вам шумом и не потребует к себе внимания годами.

6. Практические советы по выбору и монтажу

• Материал корпуса. Для замкнутых систем отопления идеально подходит чугун — он прочный и недорогой. Корпуса из нержавеющей стали или бронзы нужны для систем горячего водоснабжения (ГВС), чтобы в питьевую воду не попадала ржавчина.
• Энергоэффективность. Современные модели (частотные) умеют автоматически подстраивать свою производительность под текущие нужды системы. Они стоят дороже, но экономят до 50-60% электроэнергии в долгосрочной перспективе.
• Проверенные бренды. Не стоит экономить на насосе. Выбирайте продукцию известных производителей, которые давно на рынке. Такие бренды как Leo предлагают надежные и проверенные временем решения. Даже если вы используете насосное оборудование другого типа, например, скважинные насосы Vodotok, это говорит о высоком качестве продукции бренда в целом.
• Правильный монтаж. Вал двигателя насоса должен располагаться строго горизонтально. Клеммная коробка не должна смотреть вниз, чтобы на нее случайно не попала вода.

7. Главные ошибки при выборе насоса

Давайте кратко подытожим, чего делать точно не нужно, чтобы вопрос, как выбрать циркуляционный насос для котла, был для вас полностью закрыт.

• Покупать насос, ориентируясь на мощность в Ваттах (Вт).
• Выбирать модель с огромным «запасом» по напору и производительности.
• Игнорировать монтажную длину (130 или 180 мм) и диаметр подключения.
• Устанавливать насос с «сухим» ротором в жилом доме.
• Монтировать насос с вертикальным расположением вала.

8. FAQ — ответы на частые вопросы

Куда ставить насос: на подачу или на обратку?
В современных закрытых системах большой разницы нет. Но по традиции его чаще ставят на обратной линии перед котлом. Там температура теплоносителя ниже, что создает более щадящие условия для деталей насоса и продлевает его ресурс.

Можно ли использовать насос с диаметром подключения меньше, чем у трубы?
Можно, через переходники. Но это создает дополнительное гидравлическое сопротивление и снижает эффективность системы. Лучше подбирать насос с диаметром, соответствующим трубам вашей системы.

На какой скорости должен работать насос?
После установки запустите систему на третьей (максимальной) скорости, чтобы выгнать весь воздух. Для штатной работы обычно достаточно второй скорости. Если все радиаторы греют равномерно, можно попробовать переключить на первую для экономии энергии. Если какие-то радиаторы остывают — верните на вторую.
